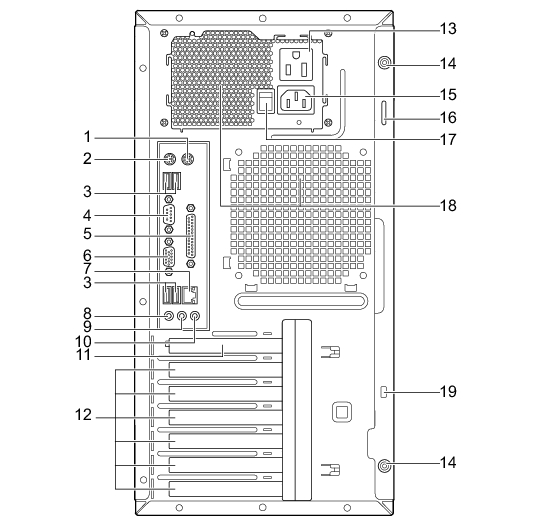

パソコン本体背面

各番号をクリックすると説明箇所へジャンプします。

画像

  1. マウスコネクタ(画像
    PS/2マウスを接続します。
    「ハードウェア」−「マウスについて」
  1. キーボードコネクタ(画像
    PS/2キーボードを接続します。
    「ハードウェア」−「キーボードについて」
  1. USBコネクタ(画像
    USB規格の周辺機器を接続します。USB2.0に準拠しています。
  1. シリアルコネクタ(画像
    RS-232C規格に対応した周辺機器を接続します。
  1. パラレルコネクタ(画像
    プリンタやスキャナなどを接続します。
  1. ディスプレイコネクタ(画像
    ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。カスタムメイドでATI Radeon X1950 Proを選択した場合は、使用できません。
  1. LANコネクタ(画像
    LANケーブルを接続します。
画像

LEDの意味は、次のとおりです。

1000MbpsでLINKを確立
100MbpsでLINKを確立
10MbpsでLINKを確立

データ転送中:緑色点滅
  1. マイク端子(画像
    市販のマイクを接続します。プラグインパワー対応のコンデンサマイクが使えます。
  1. ラインアウト端子(画像
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。
    スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
  1. ラインイン端子(画像
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
  1. PCI Express x16 Graphicsカードスロット
    カスタムメイドでATI Radeon X1950 Proを選択している場合、ここからディスプレイを接続します。アナログRGBミニ15ピンおよびデジタルディスプレイのディスプレイケーブルが使用できます(→『取扱説明書』)。
  1. 拡張カードスロット
    本パソコンの機能を拡張する各種拡張カードを取り付けます。PCI Express x1およびPCIに対応した拡張カードを使えます。
    PCI SCSIカードを取り付けると、本パソコンで外付けのハードディスクや光磁気ディスクドライブなどが使えるようになります。
    なお、カスタムメイドの選択によっては、拡張カードが取り付けられている場合があります。
    「増設」−「拡張カードを取り付ける」
  1. アウトレット
    ディスプレイの電源ケーブルを接続します(→『取扱説明書』)。
  1. ネジ
    サイドカバーを取り外したり、取り付けたりするときに使用します。
    「増設」−「本体カバーを取り外す」
  1. インレット
    電源ケーブルを接続します。
  1. セキュリティ施錠金具
    市販の鍵を取り付けます。
    「ハードウェア」−「筐体のセキュリティ」
  1. メインスイッチ
    パソコン本体の電源を完全に切る場合に「オフ」にします。「|」側が「オン」で「○」側が「オフ」です。
    「オフ」にすると、電源ボタンを押しても、パソコン本体の電源は入りません。通常は「オン」のままお使いください。
    ただし、長期間お使いにならない場合は、「オフ」にしてください(→『取扱説明書』)。
  1. 通風孔
    パソコン本体内部の熱を外部に逃すための開孔部です。
  1. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続します。
