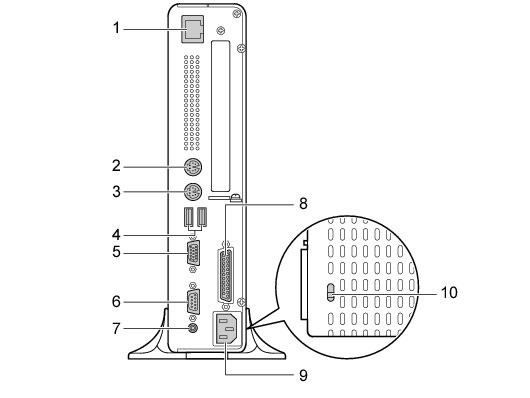

各番号をクリックすると説明箇所へジャンプします。

1. LANコネクタ（）

   LANケーブルを接続します。

LEDの意味は、次のとおりです。

	下部LED（Link/Act）	上部LED（Speed）
1000MbpsでLINKを確立	緑色点灯 注	オレンジ点灯
100MbpsでLINKを確立	緑色点灯 注	緑色点灯
10MbpsでLINKを確立	緑色点灯 注	消灯

注 ：	データ転送中：緑色点滅

「動作環境の設定」−「LANについて」

2. キーボードコネクタ（）

   PS/2キーボードを接続します。
   「ハードウェア」−「キーボードについて」

3. マウスコネクタ（）

   PS/2マウスを接続します。
   「ハードウェア」−「マウスについて」

4. USBコネクタ（）

   USB規格の周辺機器を接続します。USB2.0に準拠しています。

5. ディスプレイコネクタ（）

   ディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。

6. シリアルコネクタ（）

   RS-232C規格に対応した機器を接続するためのコネクタです。

7. ラインアウト端子（）

   サウンド出力用端子です。オーディオ機器の入力端子と接続します。
   スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
   また、ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。

8. パラレルコネクタ（）

   プリンタなどを接続するためのコネクタです。

   「ハードウェア」−「プリンタについて」

9. インレット

   電源ケーブルを接続します。

10. 盗難防止用ロック取り付け穴

    市販の盗難防止用ケーブルを接続します。
