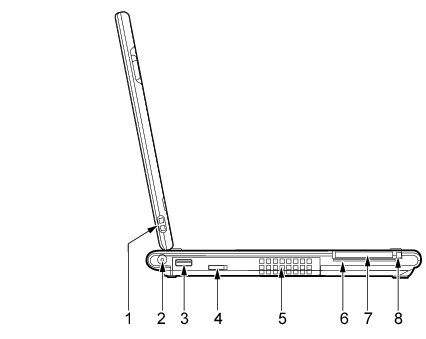

パソコン本体左側面

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
  1. ペンひも取り付け用穴
    ペンひもを本体に取り付けるための穴です。
  1. DC-INコネクタ（画像）
    添付のACアダプタを接続するためのコネクタです。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. ワイヤレススイッチ
    無線LANによる通信機能のONとOFFを切り替えます。
    病院や飛行機内、その他電子機器使用の規制がある場所では、スイッチをOFFにしてください。
    「取り扱い」−「無線LAN（IEEE 802.11a、IEEE 802.11g準拠）」
  2. 排気孔
    パソコン本体内部の熱を外部に逃がすためのものです。
    パソコンの電源を入れると、内部のファンが数秒間回転します。また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
    このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの放熱のためであり、異常ではありません。
注意
PLラベル
・ 排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
重要
  • 排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
  • 排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
  1. スマートカードスロット（画像）
    スマートカードをセットするためのスロットです。
POINT
  1. PCカードスロット（画像）
    お使いになるPCカードをセットするためのスロットです。
    「取り扱い」−「PCカードをセットする」
  1. PCカード取り出しボタン
    PCカードを取り出すときに押します。
    「取り扱い」−「PCカードを取り出す」
