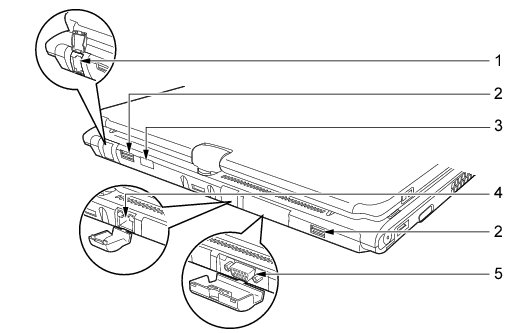

パソコン本体背面

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
  1. モデムコネクタ（画像）
    モジュラーケーブルを接続するためのコネクタです。
POINT
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. 赤外線通信ポート
    赤外線通信を行うためのインターフェースです。
POINT
  • 赤外線通信ポートは、「ワイヤレスリンク」でお使いになれます。
  • 赤外線通信をしているときは、赤外線通信ポートにACアダプタや外部ディスプレイを近づけないでください。ノイズによる誤動作の原因となります。
  • 赤外線通信は、プラズマディスプレイやプラズマカラーテレビの側では行わないでください。本パソコンが正常に動作しない場合があります。
  1. LANコネクタ（画像）
    LANケーブルを接続するためのコネクタです。
    ポートリプリケータ接続時には、ポートリプリケータのLANコネクタをお使いください。
    「取り扱い」−「LAN（有線LAN）」
  1. 外部ディスプレイコネクタ（アナログ）（画像）
    別売のアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    ポートリプリケータ接続時には、ポートリプリケータの外部ディスプレイコネクタをお使いください。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
