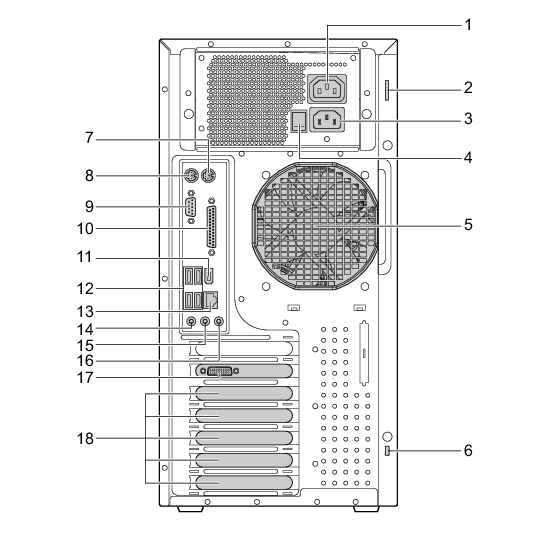

ワークステーション本体背面
各番号をクリックすると説明箇所へジャンプします。
アウトレット
ディスプレイの電源ケーブルを接続することができます。
セキュリティ施錠金具
市販の鍵を取り付けることができます。
「ハードウェア」−「筐体のセキュリティ」
インレット
電源ケーブルを接続することができます。
メインスイッチ
ワークステーション本体の電源を完全に切る場合に「オフ」にします。「｜」側が「オン」で「○」側が「オフ」です。
「オフ」にすると、電源ボタンを押しても、ワークステーション本体の電源は入りません。通常は「オン」のままお使いください。
ただし、長期間お使いにならない場合は、「オフ」にしてください（→『取扱説明書』）。
通風孔（冷却ファン）
ワークステーション本体内部の熱を外部に逃すための開孔部です。
ワークステーションを設置する際は、通風孔をふさがないように注意してください。
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
マウスコネクタ（
）
PS/2マウスを接続することができます。
「ハードウェア」−「マウスについて」
キーボードコネクタ（
）
PS/2キーボードを接続することができます。
「ハードウェア」−「キーボードについて」
シリアルコネクタ（
）
RS-232C規格に対応した周辺機器を接続することができます。
パラレルコネクタ（
）
プリンタやスキャナなどを接続することができます。
IEEE1394a端子（
）
IEEE1394a規格の周辺機器を接続することができます。
USBコネクタ（
）
USB規格の周辺機器を接続することができます。USB2.0に準拠しています。
LANコネクタ（
）
非シールド・ツイストペア（UTP）ケーブルを接続することができます。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
上部LED（Speed）
下部LED（Link/Act）
1000MbpsでLINKを確立
オレンジ点灯
緑色点灯
注
100MbpsでLINKを確立
緑色点灯
緑色点灯
注
10MbpsでLINKを確立
消灯
緑色点灯
注
注
：
データ転送中：緑色点滅
マイク端子（
）
市販のコンデンサマイクを接続することができます。
ワークステーション本体前面のマイク端子にマイクを接続した場合は、本マイク端子はお使いになれません。
ラインアウト端子（
）
サウンド出力用端子です。オーディオ機器の入力端子と接続することができます。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
ラインイン端子（
）
サウンド入力用端子です。オーディオ機器の出力端子と接続することができます。
DVI-Iコネクタ（
）
ディスプレイを接続することができます。DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルが使用できます。
カスタムメイドの選択によっては、コネクタの数が異なります。
拡張カードスロット
PCI Express x1および32bit/33MHz PCI カードを取り付けることができます。
なお、カスタムメイドの選択によっては、拡張カードが取り付けられている場合があります。
「増設」−「拡張カードを取り付ける」
