内蔵ハードディスクを取り付ける

---

標準搭載されている内蔵ハードディスク（IDE-RAIDモデル以外）を、より大容量のものに交換したり、内蔵ハードディスクを取り付けたりする方法を説明します。

■ 注意事項

故障の原因となりますので、次の点に注意してください。

• ハードディスクの内部では、情報を記録するディスクが高速に回転しながら、情報の読み書きをしています。非常にデリケートな装置ですので、電源が入ったままの状態で本パソコンを持ち運んだり、衝撃や振動を与えたりしないでください。
• 極端に温度変化が激しい場所でのご使用および保管は避けてください。
• 直射日光のあたる場所や発熱器具のそばには近づけないでください。
• 衝撃や振動の加わる場所でのご使用および保管は避けてください。
• 湿気やほこりの多い場所でのご使用および保管は避けてください。
• 磁石や強い磁界を発生する装置の近くでのご使用および保管は避けてください。
• 分解したり、解体したりしないでください。
• 結露や水滴がつかないようにしてください。

• 誤った取り扱いをすると、ディスク内のデータが破壊される場合があります。重要なデータは必ずバックアップを取っておいてください。
• 同一タイプのハードディスクでも若干の容量差があります。ハードディスク単位ではなくファイル単位、または区画単位でのバックアップをお勧めします。

■ 内蔵ハードディスクベイに取り付ける

1. 内蔵ハードディスクのジャンパスイッチの設定を行います。

   設定方法は、ハードディスクのマニュアルをご覧ください。

   IDE規格の内蔵ハードディスクの場合は、マスター／スレーブ／ケーブルセレクトの設定を行います。

2. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
3. サイドカバーを取り外します（Click）。

   サイドカバーを取り外した後に、メモリ電源LED（Click）が消えていることを確認してください。メモリ電源LEDが点灯している場合は、電源ケーブルを外してから作業を続けてください。

4. パソコン本体を、横置きにします。

   パソコン本体内部が見えるようにします。

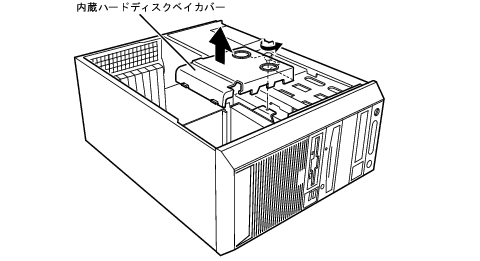

5. 内蔵ハードディスクベイカバーを取り外します。

   ネジ（1ヶ所）をゆるめて、取り外します。

6. パソコン本体に既に取り付けられている内蔵ハードディスクから、電源ケーブルとフラットケーブルを取り外します。
7. 周辺機器に接続されている電源ケーブルも、すべて取り外します。

   内蔵ハードディスクベイ2の下には、電源コネクタ取り外し工具が取り付けられています（Click）。その工具で、周辺機器の電源ケーブルを取り外してください。

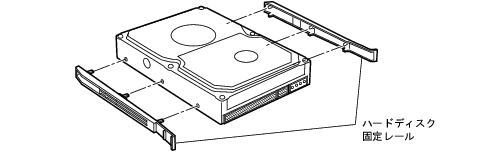

8. 増設する内蔵ハードディスクに、添付のハードディスク固定レールを取り付けます。

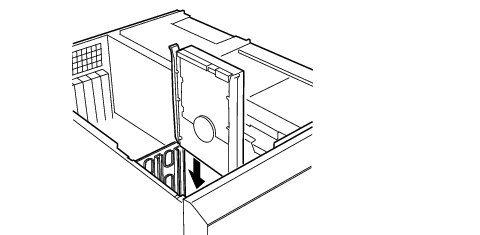

9. 内蔵ハードディスクを内蔵ハードディスクベイに取り付けます。

10. 内蔵ハードディスクにフラットケーブルを取り付けます。

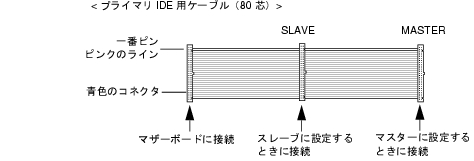

    次図のプライマリIDE用ケーブルがパソコン本体内部のプライマリIDEコネクタに接続されています。

    1台目のハードディスクには、プライマリIDEケーブルのMASTERのコネクタを接続します。

    2台目のハードディスクには、プライマリIDEケーブルのSLAVEのコネクタを接続します。

11. 内蔵ハードディスクに、電源ケーブルを接続します。

    フラットケーブルを接続した内蔵ハードディスクに、使っていない電源ケーブルを接続します。

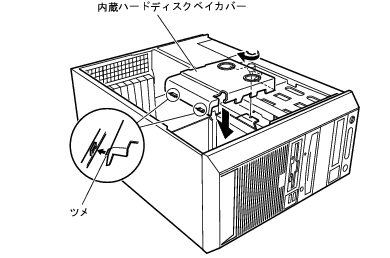

12. 内蔵ハードディスクベイカバーを取り付けます。

    ツメ（2ヶ所）をツメ穴に差し込み、手順5でゆるめたネジ（1ヶ所）を締めて、電源ユニットを固定します。

13. パソコン本体を、縦置きにします。
14. サイドカバーを取り付けます。

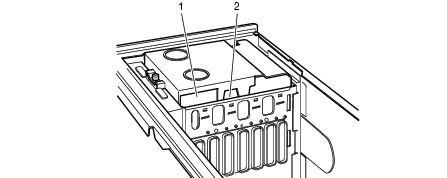

• 内蔵ハードディスクベイカバーから電源ケーブルとフラットケーブルを取り出すときは、次の図の1からプライマリIDE用ケーブル、図の2から電源ケーブルを取り出します。

15. BIOSセットアップで設定をします。

    電源プラグをコンセントに差し込み、本パソコンの電源を入れてください。

    IDE規格の内蔵ハードディスクを取り付けた場合は、BIOSセットアップの「Main」−「IDE Drive 1/2/3/4」で「Type」を設定します（通常は「Auto」に設定）。

• 内蔵ハードディスクを取り外す場合は、取り付ける手順を参照してください。
• 内蔵ハードディスクを取り付けた後は、「ディスクの管理」で区画を設定し、フォーマットしてください。
  • Windows XPモデルの場合
  1. 「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータ管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。
  • Windows 2000モデルの場合
  1. 「スタート」ボタン→「プログラム」→「コンピュータの管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。
• IDE-RAIDモデルの場合、ハードディスクを増設すると、はじめから搭載されているハードディスクのドライブ名が変わることがあります。ハードディスクを増設する前に「ディスクの管理」で、はじめから搭載されているハードディスクの区画のドライブ文字を割り当ててください。

■ フロントアクセスベイに取り付ける

ハードディスクをフロントアクセスベイに取り付ける場合は、「その他の周辺機器を取り付ける」をご覧ください。

• 1台目の内蔵ハードディスクを交換した後は、添付のCDを使って、区画の設定を行いそれぞれのOSをインストールしてください（→『取扱説明書』）。
• 2台目の内蔵ハードディスクを取り付けた場合は、「ディスクの管理」で区画を設定し、フォーマットしてください。
  • Windows XPの場合
  1. 「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータ管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。
  • Windows 2000の場合
  1. 「スタート」ボタン→「プログラム」→「コンピュータの管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。

■ IDE-RAIDモデルのハードディスクを交換する

IDE-RAIDモデルのハードディスクを交換する方法は、次のとおりです。

• 交換するための新しいハードディスクは、交換するハードディスクと同容量・同種類の、指定されたハードディスクをご用意ください。
• 本モデル付属のIDEケーブル以外のIDEケーブルを接続しないでください。
• ハードディスクを交換する際は、『フロントアクセス用HDDアダプタ取扱説明書』をあわせてご覧ください。

1. 電源プラグをコンセントから抜きます。
2. 交換するハードディスク側のフロントアクセスユニットの鍵を開け、HDDアダプタを引き出します。

   交換するハードディスクのチャネル番号とパソコン本体に実際に搭載されている位置を間違えないよう作業を行ってください。

   IDE-RAIDカードのIDEチャネル	ハードディスク搭載位置
   チャネル1 （IDE1）	フロントアクセスユニット上段
   チャネル2 （IDE2）	フロントアクセスユニット下段

3. HDDアダプタの両側面の固定ネジを4ヶ所外します。
4. ふたを開け、交換するハードディスクを取り外します。

   HDDアダプタのふたは、ハンドルを引いたまま“OPEN”と刻印されている側のツメを外し、ふたをスライドさせると開きます。

5. 新しいハードディスクのジャンパ設定が「Cable-Select」になっていることを確認します。
6. 新しいハードディスクをHDDアダプタに取り付け、ネジで側面の4ヶ所を固定し、ふたを閉じます。
7. HDDアダプタをフロントアクセスユニットに取り付け、鍵を閉めます。
