その他の周辺機器を取り付ける

---

■ フロントアクセスベイに取り付ける

周辺機器（光磁気ディスクドライブなど）を取り付ける方法は、次のとおりです。

1. 周辺機器のジャンパスイッチの設定を行います。

   設定方法は、周辺機器のマニュアルをご覧ください。

• SCSI規格の周辺機器を取り付ける場合には、SCSIカードが必要です。
• SCSI規格の周辺機器を取り付ける場合、あらかじめ周辺機器にSCSI IDを設定する必要があります。周辺機器のマニュアルをご覧になり、他の周辺機器と重複しないSCSI IDを設定してください。
• IDE規格の周辺機器を取り付ける場合は、あらかじめマスター／スレーブ／ケーブルセレクトの設定をしてください。

2. パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
3. サイドカバーおよびフロントパネルを取り外します（Click）。

   サイドカバーを取り外した後に、メモリ電源LED（Click）が消えていることを確認してください。メモリ電源LEDが点灯している場合は、電源ケーブルを外してから作業を続けてください。

4. かくしベイを取り外します。

   フロントアクセスベイ固定レール（2ヶ所）を内側に押し、取り外します。
   3.5インチ光磁気ディスクを取り付ける場合は、フロントアクセスベイ1のかくしベイ（MO用）を取り外してください。

5. かくしベイ（MO用）から、フロントアクセスベイ固定レールを取り外します。

• フロントアクセスベイ固定レールは外れやすいので注意してください。

6. かくしベイ（MO用）から、パネルカバーを取り外します。

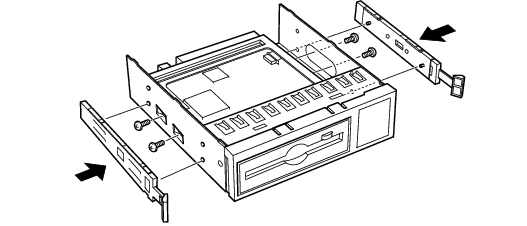

7. 周辺機器をネジで取り付け、手順5で取り外したフロントアクセスベイ固定レールを取り付けます。

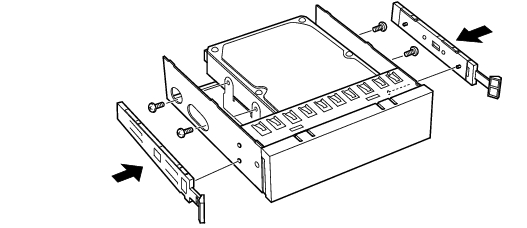

• 3.5インチ内蔵ハードディスクをフロントアクセスベイに増設する場合は、フロントアクセスベイ2のかくしベイ（HDD用）に取り付けます。

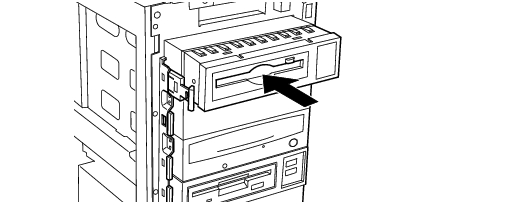

8. フロントアクセスベイに、周辺機器を取り付けます。

9. 周辺機器にフラットケーブルを取り付けます。

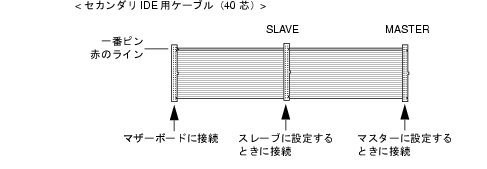

   次図のセカンダリIDE用ケーブルが、パソコン本体内部のセカンダリIDEコネクタに接続されています。

マスターとスレーブのコネクタには、次の組み合わせで周辺機器を接続してください。

	マスター	スレーブ
CD-ROM注のみ	CD-ROM注	−
CD-ROM注＋光磁気ディスク	光磁気ディスク	CD-ROM注

10. 周辺機器に、電源ケーブルを接続します。

    フラットケーブルを接続した周辺機器に、使っていない電源ケーブルを接続します。

11. フロントパネル、サイドカバーを取り付けます。
12. BIOSセットアップで設定を行います。

    電源プラグをコンセントに差し込み、本パソコンの電源を入れてください。

    IDE規格の周辺機器を取り付けた場合は、BIOSセットアップの「Main」−「IDE Drive 1/2/3/4」で「Type」を設定します（通常は「Auto」に設定）（Click）。

• 周辺機器を取り外す場合は、取り付ける手順を参照してください。
• 内蔵光磁気ディスクドライブを取り付けた場合は、MOをフォーマットしてください。
  • Windows XPモデルの場合
  1. 「マイコンピュータ」の「リムーバブルディスク」を右クリックし、「フォーマット」をクリックします。

     「ファイルシステム」は、NTFS以外を選択してください。

  • Windows 2000モデルの場合
  1. 「スタート」ボタン→「プログラム」→「MO Utilities」の順にクリックします。

     MOディスクフォーマッタが起動します。

• 内蔵ハードディスクを取り付けた場合は、「ディスクの管理」で区画を設定し、フォーマットしてください。
  • Windows XPの場合
  1. 「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータ管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。
  • Windows 2000の場合
  1. 「スタート」ボタン→「プログラム」→「コンピュータの管理」の順にクリックします。
  2. 「記憶域」の下にある「ディスクの管理」をクリックします。
