その他の内蔵オプションを取り付ける
■ 5インチファイルベイに取り付ける
IDE規格の内蔵オプション（光磁気ディスクドライブなど）を取り付ける方法は、次のとおりです。
内蔵IDEオプションを取り付ける場合、内蔵IDEオプションに添付のマニュアルを参照し、あらかじめマスター／スレーブ／ケーブルセレクトの設定をしてください。
ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
サイドカバー、フロントパネルを取り外します（
Click
）。
かくしベイを取り外します。
5インチファイルベイ固定レール（2ヶ所）を内側に押し、取り外します。
取り外したかくしベイは大切に保管してください。

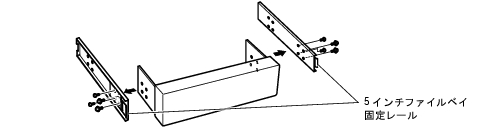

取り外したかくしベイから5インチファイルベイ固定レールを取り外します。

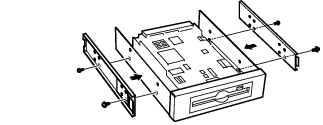

増設する内蔵オプションに、
手順4
で取り外したミリネジ4本で5インチファイルベイ固定レールを取り付けます。

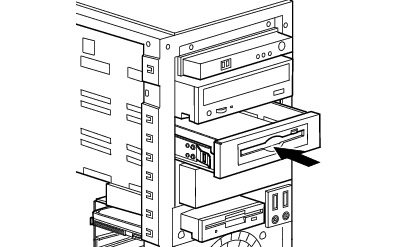

5インチファイルベイに、内蔵オプションを取り付けます。
内蔵オプションにフラットケーブルを接続します。

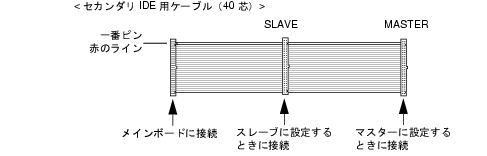

下図のセカンダリIDE用ケーブルが、メインボードのセカンダリIDEコネクタに接続されています。
マスターとスレーブのコネクタには、次の組み合わせで内蔵オプションを接続してください。
マスター
スレーブ
CD-ROM
注
のみ
CD-ROM
注
−
CD-ROM
注
＋光磁気ディスク
CD-ROM
注
光磁気ディスク
注：
DVD&CD-R/RW含む
内蔵オプションに、電源ケーブルを接続します。
フラットケーブルを接続した内蔵オプションに、使っていない電源ケーブルを接続します。
フロントパネル、サイドカバーを取り付けます。
BIOSセットアップで設定を行います。
IDE規格の内蔵オプションを取り付けた場合、BIOS Setup Utilityの「Main」−「Secondary Slave」でタイプを設定します（通常は「Auto」に設定）（
Click
）。
取り外しは、取り付ける手順を参照して行ってください。
光磁気ディスクドライブを取り付けた後は、次の設定を行ってください。
Windows XPモデルの場合
ハードディスクを取り付けた場合、「ディスクの管理」で区画を設定し、フォーマットしてください。「ディスクの管理」は、「スタート」ボタン→「コントロールパネル」→「パフォーマンスとメンテナンス」→「管理ツール」→「コンピュータの管理」で表示される「記憶域」の下にあります。
光磁気ディスクを取り付けた場合、フォーマットしてください。「マイコンピュータ」の「リムーバブルディスク」を右クリックし、「フォーマット」をクリックします。なお、「ファイルシステム」はNTFS以外を選択してください。
Windows 2000モデルの場合
ハードディスクを取り付けた場合、「ディスクの管理」で区画を設定し、フォーマットしてください。「ディスクの管理」は、「スタート」ボタン→「プログラム」→「コンピュータの管理」で表示される「記憶域」の下にあります。
光磁気ディスクを取り付けた場合、フォーマットしてください。「マイコンピュータ」の「リムーバブルディスク」を右クリックし、「フォーマット」をクリックします。なお、「ファイルシステム」はNTFS以外を選択してください。
