4 CPUモジュールを取り付ける

CPUモジュールの取り付け方法を説明します。

1CPUシステムの場合は、CPUモジュールを追加することにより2CPUシステムにアップグレードすることができます。

ポイント
警告
感電


感電


高温

注意
けが


けが


故障


故障


故障

CPUモジュールを取り付ける

■ 拡張CPUモジュールにCPUエアダクトが添付されていない場合

  1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. サイドカバーを取り外します(Click)。
  3. ワークステーション本体を、横置きにします。
    ワークステーション本体内部が見えるようにします。

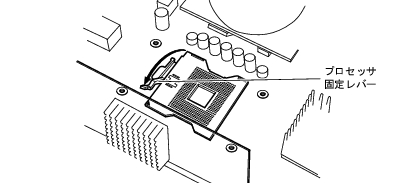

  4. プロセッサ固定レバーを、止まるところまで引き上げます。
画像

  1. 拡張CPUモジュールを、ピンの位置を確認しながらソケットに垂直に差し込みます。
画像

ポイント

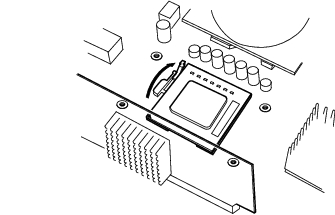

  1. プロセッサ固定レバーを、カチッと止まるまで押し下げます。
画像

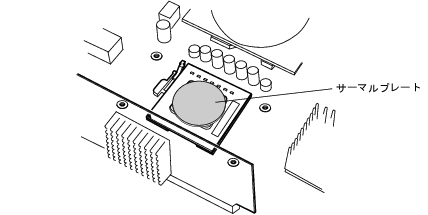

  1. 拡張CPUモジュールにサーマルプレートが添付されている場合は、拡張CPUモジュールの上に載せます。
画像

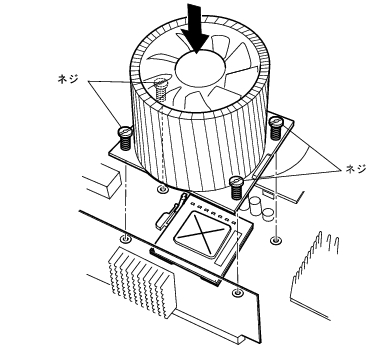

  1. ヒートシンクを取り付けます。
    拡張CPUモジュールに添付されている専用の取り付け用ドライバを使用して、ネジ(4ヶ所)で固定します。ネジを締めるときは、対角に少しずつ締めてください。
画像

  1. メインボードのCPU1用ファンコネクタにファン用ケーブルを接続します。
    「各部名称」−「メインボード」をご覧ください。
  2. ワークステーション本体を、縦置きにします。
  3. サイドカバーを取り付けます。

■ 拡張CPUモジュールにCPUエアダクトが添付されている場合

  1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
  2. サイドカバーを取り外します(Click)。
  3. ワークステーション本体を、横置きにします。
    ワークステーション本体内部が見えるようにします。
  4. プロセッサ固定レバーを、止まるところまで引き上げます。
画像

  1. 拡張CPUモジュールを、ピンの位置を確認しながらソケットに垂直に差し込みます。
画像

ポイント
  1. プロセッサ固定レバーを、カチッと止まるまで押し下げます。
画像

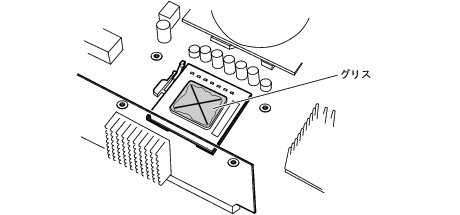

  1. 拡張CPUモジュールに添付されている注射器でグリスを×印に塗ります。
画像

  1. ヒートシンクを取り付けます。
    拡張CPUモジュールに添付されている専用の取り付け用ドライバを使用して、ネジ(4ヶ所)で固定します。ネジを締めるときは、対角に少しずつ締めてください。
画像

  1. メインボードのCPU1用ファンコネクタにファン用ケーブルを接続します。
    「各部名称」−「メインボード」をご覧ください。

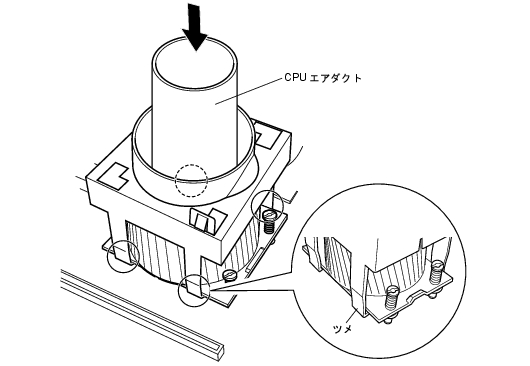

  2. ヒートシンクにCPUエアダクトを取り付けます。
    CPUエアダクトのツメ(4ヶ所)をヒートシンクのふちに引っ掛けるようにして取り付けてください。
画像

  1. ワークステーション本体を、縦置きにします。
  2. サイドカバーを取り付けます。
