拡張カードを取り付ける

POINT
  • 拡張カード取り付け金具には、システムファンが搭載されています。拡張カードを取り外したり取り付けたりするときは、システムファンに触れないように気をつけてください。
  1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
POINT
  • カスタムメイドでHDD変更（SATA-RAID）を選択した場合
    • 拡張カード取り付け金具の基板に、SATA-RAIDカードのLED信号用のケーブルが取り付けられています。拡張カード取り付け金具を取り外すときは、LED信号用のケーブルが外れないように気をつけてください。
    • 拡張カード取り付け金具を取り外すときは、SATA-RAIDカードとハードディスクドライブに接続されているSATAケーブルが外れないように気をつけてください。
    • SATAケーブルを外したまま電源を入れた場合は、正しくケーブルを接続した後にリビルドを実行する必要があります。リビルドについては、『SATA-RAIDをお使いの方へ』をご覧ください。
  1. 本体カバーを取り外します（→ 関連項目へ）。

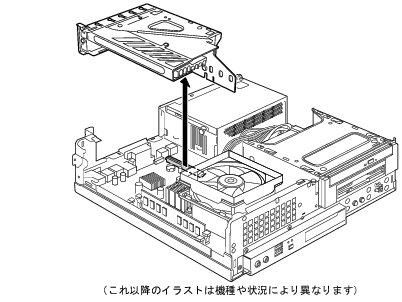

  2. 拡張カード取り付け金具を取り外します。
    拡張カード取り付け金具は真上に引き上げてください。
    すでに拡張カードが取り付けられている場合は、接続されているケーブルを抜いてから、拡張カードを取り外してください。
画像

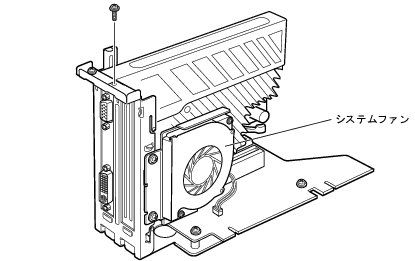

  1. スロットカバーを固定しているネジを取り外します。
画像

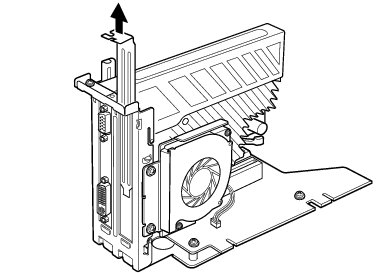

  1. スロットカバーを取り外します。
画像
POINT
  • 取り外したスロットカバーは大切に保管してください。
    拡張カードを取り外してお使いになる場合は、ワークステーション内部にゴミが入らないように取り付けてください。

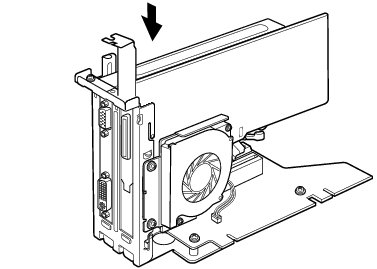

  1. 拡張カードをコネクタに差し込みます。
    拡張カードをコネクタにしっかりと差し込んでください。
画像

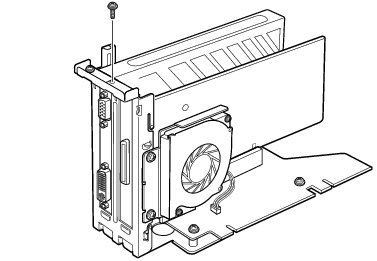

  1. 手順4で外したネジで、拡張カードを固定します。
画像

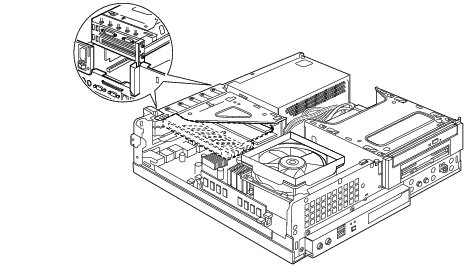

  1. 拡張カード取り付け金具を取り付けます。
    ツメがきちんと背面にかかるように、垂直に取り付けてください。
画像
  1. 本体カバーを取り付けます。
  2. 電源プラグをコンセントに差し込み、本ワークステーションの電源を入れます。
    デバイスドライバとリソースが自動的に設定され、拡張カードが使えるようになります。
POINT
  • 拡張カードを取り外す場合は、取り付ける手順を参照してください。
  • 拡張カードの取り付け後に画面にメッセージが表示された場合は、メッセージに従って操作してください。詳しくは、拡張カードや周辺機器のマニュアルをご覧ください。
  • 拡張カードを使用する前に、デバイスマネージャに正しく登録されていることを確認してください。詳しくは、拡張カードや周辺機器のマニュアルをご覧ください。
