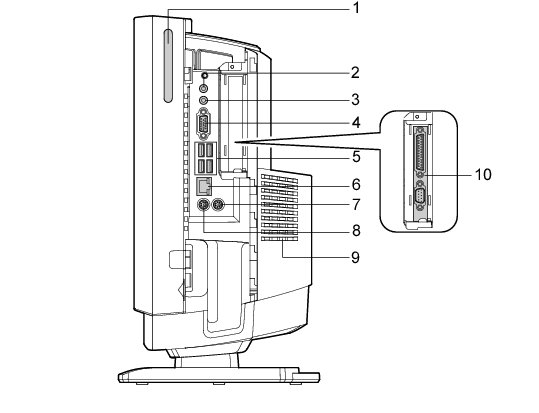

パソコン本体右側面

各番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. スマートカードベイ（画像）
    カスタムメイドで選択したスマートカードリーダ／ライタが取り付けられています。
  2. ラインアウト端子（画像）
    サウンド出力用端子です。オーディオ機器の入力端子と接続します。
    スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。なお、本パソコンのご購入時のラインアウトの設定は次のとおりとなっています。
    • ラインアウト端子に機器を接続している場合は、本パソコン内蔵のスピーカーからは音が出ません。
    • ヘッドホン端子にヘッドホンを接続している場合、ラインアウト端子からは音が出ません。
  3. ラインイン端子（画像）
    サウンド入力用端子です。オーディオ機器の出力端子と接続します。
  4. ディスプレイコネクタ
    外付けのディスプレイを接続します。アナログRGB規格のディスプレイケーブルが使用できます。
    「取り扱い」−「ディスプレイ」
  5. USBコネクタ（画像）
    USB規格の周辺機器を接続します。USB 2.0に準拠しています。
  6. LANコネクタ（画像）
    LANケーブルを接続します。
    画像
LEDの意味は、次のとおりです。
下部LED（Link/Act）
上部LED（Speed）
1000MbpsでLINKを確立
緑色点灯注
オレンジ点灯
100MbpsでLINKを確立
緑色点灯注
緑色点灯
10MbpsでLINKを確立
緑色点灯注
消灯
注
：
データ転送中：緑色点滅
  1. マウスコネクタ（画像）
    PS/2マウスを接続します。
    「取り扱い」−「マウス」
  2. キーボードコネクタ（画像）
    PS/2キーボードを接続します。
    「取り扱い」−「キーボード」
  3. 通風孔
    パソコン本体内部の熱を外部に逃すための開孔部があります。ふさがないようにご注意ください。
  4. パラレルコネクタ／シリアルコネクタ用スロット
    カスタムメイドで選択したパラレルコネクタとシリアルコネクタが取り付けられています。
    パラレルコネクタやシリアルコネクタにケーブルを接続する場合は、コネクタカバーのスロット部分を開いてください。
    「パラレルコネクタやシリアルコネクタにケーブルを接続する場合」

■ パラレルコネクタやシリアルコネクタにケーブルを接続する場合

次の手順でコネクタカバーのスロット部分を開いてください。

  1. パソコン本体からコネクタカバーを取り外します。
    取り外す方法は『取扱説明書』をご覧ください。

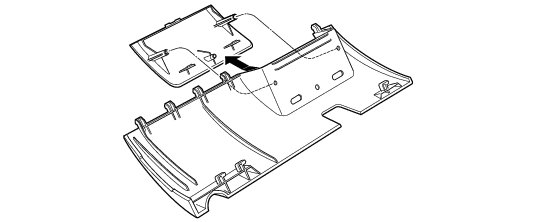

  2. コネクタカバーのスロット部分を取り外します。
画像
  1. パソコン本体にコネクタカバーを取り付けます。
    取り付け方法は『取扱説明書』をご覧ください。
